【高压负荷开关】-户内高压真空断路器长期供应
更新时间:2025-05-28 19:36:35
Tags: 高压负荷开关

【新品发布,视频先行!】高压负荷开关产品,等你来探!
产品参数 | |
---|---|
产品价格 | 电议 |
发货期限 | 电议 |
供货总量 | 电议 |
运费说明 | 电议 |
产地 | 浙江乐清 |
品牌 | 宝熔电气 |

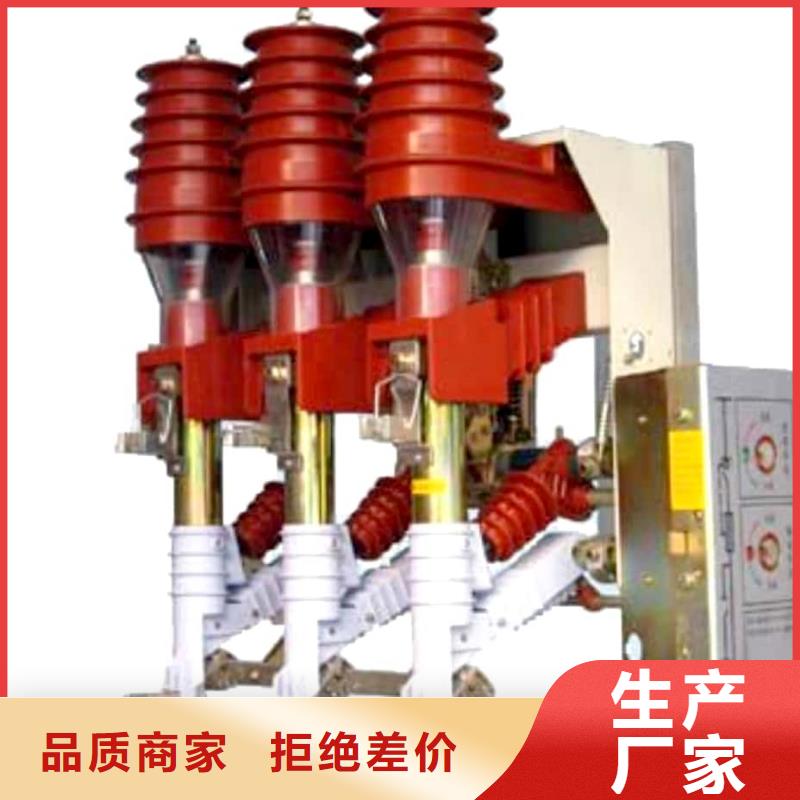

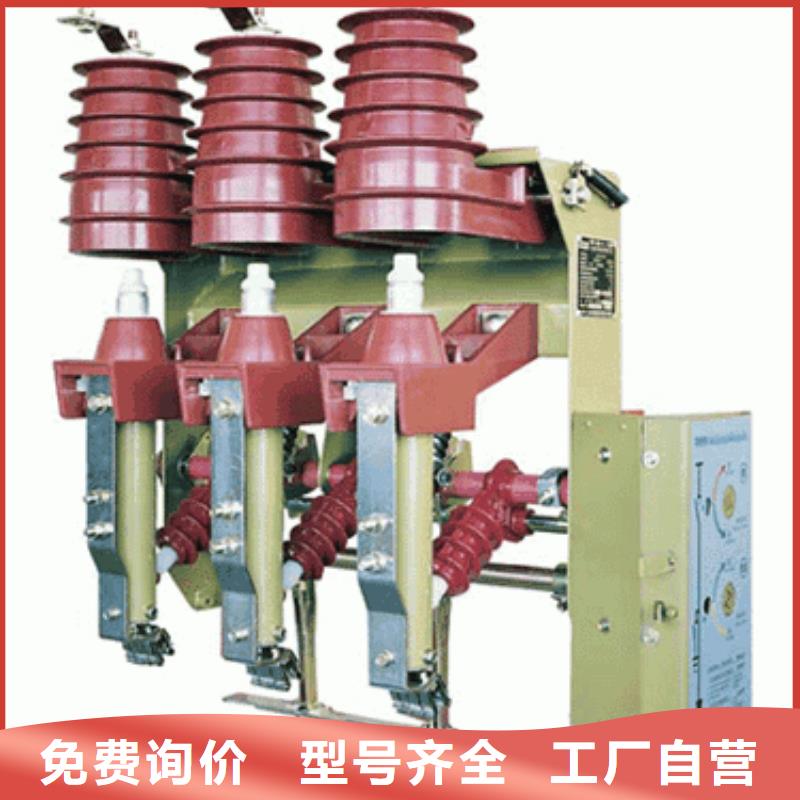

型号 | FN12-12RD/125-31.5 |
类型 | 高压负荷开关 |
额定电流 | 630/1250(A |
极数 | 3 |

高压负荷开关,选择【乐清宝熔电气(茂名市分公司)187702278182578-75】,选择品质与信誉的保障。我们期待与您携手共创辉煌的未来,共同书写高压负荷开关行业的新篇章!联系人:彭经理-18757078993,QQ:876345321,地址:乐清市三宅工业区。

高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置,但其结构比较简单。图为一种压气式高压负荷开关,其工作过程是:分闸时,在分闸弹簧的作用下,主轴顺时针旋转,一方面通过曲柄滑块机构使活塞向上移动,将气体压缩;另一方面通过两套四连杆机构组成的传动系统,使主闸刀先打开,然后推动灭弧闸刀使弧触头打开,气缸中的压缩空气通过喷口吹灭电弧。合闸时,通过主轴及传动系统,使主闸刀和灭弧闸刀同时顺时针旋转,弧触头先闭合;主轴继续转动,使主触头随后闭合。在合闸过程中,分闸弹簧同时贮能。由于负荷开关不能开断短路电流,故常与限流式高压熔断器组合在一起使用,利用限流熔断器的限流功能,不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。

真空式高压负荷开关 A、垂直安装,开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地(不能串联接地)。 B、运行前应进行数次空载分、合闸操作,各转动部分无卡阻,合闸到位,分闸后有足够的距离。 C、与负荷开关串联使用的熔断器熔体应选配得当,即应使故障电流大于负荷开关的开断能力时保证熔体先熔断,然后负荷开关才能分闸。 D、 合闸时接触良好,连接部无过热现象,巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象;开关上不能用水冲(户内型)。(一台高压柜控制一台变压器时,更换熔断器 将该回路高压柜停运。) 高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器,高压负荷开关常与高压熔断器串联配合使用;用于控制电力变压器。高压负荷开关具有简单的灭弧装置,因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护。

应该指出,使用中的熔断器多作为后备保护熔断器,这种熔断器有一个小开断电流,其值为熔断器额定电流的2.5~3倍,当小于开断电流时,后备熔断器不能开断此电流,这就是它与全范围熔断器的区别。 全范围熔断器在引起熔体熔化至额定开断电流(40kA)之间,任何电流均能可靠断开,但其价格贵。 当故障电流小于后备熔断器的小开断电流时,熔断器虽然不能保证其开断,但熔件会熔断,其内存的撞击器会击出,撞击负荷开关开断。例如额定电流为100A的熔断器 其小开断电流约为250~300A,在此电流区,熔断器不能开断,但熔件熔断撞针击出,撞击负荷开关跳闸,开断此电流,如选用600A的负荷开关,则可可靠开断。
